RS-232接口光纖MODEM
一、概述
RS-232接口光纖MODEM是連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的最佳選擇。該產品采用光纖作為傳輸介質，提高了系統傳輸性能，有效的避免了惡劣環境下雷擊、浪涌和電磁干擾等對通信設備的威脅。
二、功能及特點
a) 支持RS-232接口，異步傳輸，點對點運用，速率達120Kbps
b) 支持9V-260V交/直流寬電壓輸入
c) +/-15KV(人體模型) ESD保護，+/-8KV接觸放電
d) 單模MODEL或多模MODEL，（根據用戶定制）
e) 工作波長：1310nm（多模），1310nm（單模）
f) 自動偵測信號速率，零延時自動轉發
三、性能參數
接 口：符合EIA RS-232標準
傳輸速率：0-120Kbps
傳輸距離：RS-232口15米， 光口多模2公里，單模20公里
工作環境：-25℃到70℃

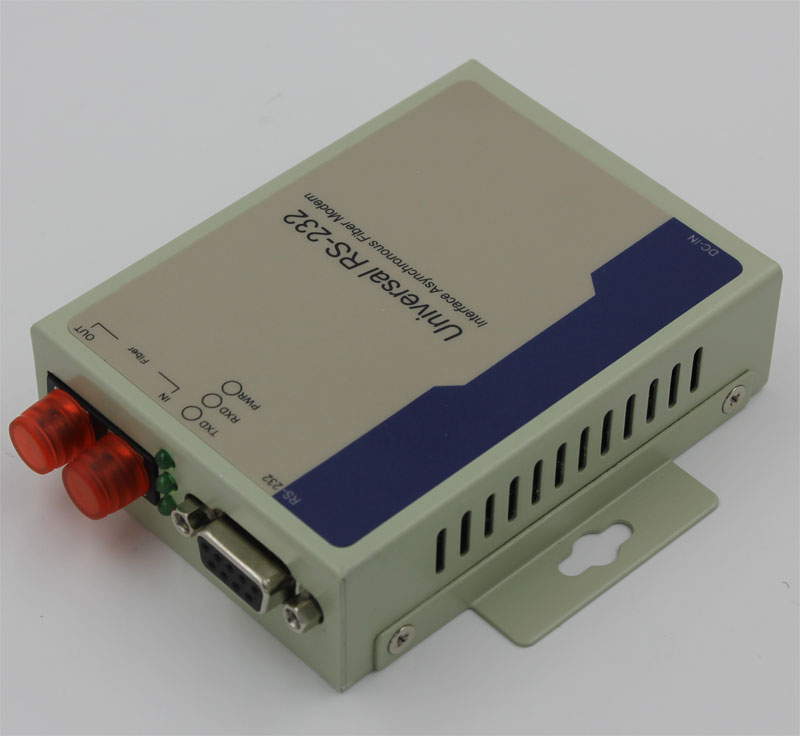

四、外觀指示
接口形式：標準的DB9母頭（RS-232端），多?？蛇xST/SC/FC接口，
單模采用FC/SC/ST接口
長×寬×高：100mm×69mm×22mm
外 殼： 鐵殼
顏 色： 電腦白
五、引腳定義
電源接口
DCIN ——5V正電源輸入
RS-232接口
#2 OUT —— RS-232輸出
#3 IN —— RS-232輸入
#5 GND —— 信號地
光纖接口
IN —— 光纖輸入
OUT—— 光纖輸出
六、指示燈說明
Power： 電源指示
RxD： 光纖接口接收數據指示
TxD： 光纖接口發送數據指示
